三螺桿泵|立式三螺桿泵-八方3GCL立式三螺桿泵-北京八方泵業機械有限責任公司

三螺桿泵-立式三螺桿泵

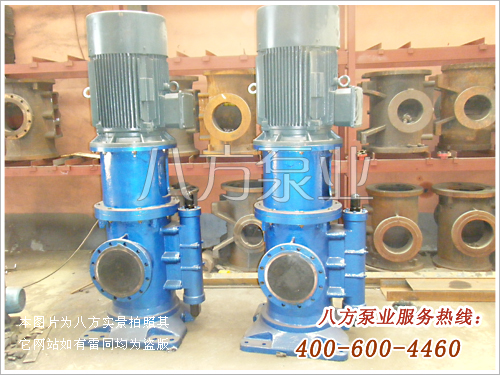

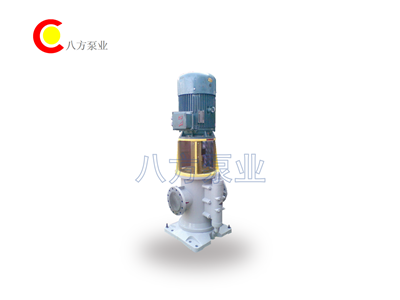

3GCL立式三螺桿泵

3GCL立式三螺桿泵是船用三螺桿,它具有運轉平穩,噪音低,壽命長,效率高的特點。3GCL立式三螺桿泵廣泛用于石油、化工、冶金、機械、電工、化纖、玻璃、公路等各行各業。
供應商:北京八方泵業機械有限責任公司
電話:010-62227608 服務熱線:400-600-4460

3GCL立式三螺桿泵詳細介紹


3G三螺桿泵是一種螺桿式容積泵,主要是利用螺桿嚙合的原理,依靠旋轉的螺桿在泵套內相互嚙合,把被輸送的介質封閉在嚙合腔內,沿螺桿軸向連續勻速地推至排出口,為系統提供穩定的壓力。3G三螺桿泵適用于輸送各種無腐蝕性油類及類似油和潤滑性液體。輸送液體的粘度范圍一般為3.0~760mm2/S(1.2~100°E),高粘度介質可通過加溫降粘后輸送。其溫度一般不過150℃。3G 三螺桿泵是具有良好吸入能力的容積式泵,適用于輸送各種不含固體顆粒,無腐蝕性油類及類似油的潤滑性液體;輸送液體粘度為3~760m2/s;溫度不高于150℃,高于 150℃時,應提出特殊要求。 基于多年的實踐經驗,生產質量達到了高水平,只要安裝合理,使用正確,可使泵的正常運轉和使用壽命。投入運行時如出現故障和差錯,我方建議整個系統按故障檢查表逐項檢查。首先檢查現有操作條件是否與銘牌上的設計數據相符合。
3G三螺桿泵設備用途
用來輸送溫度≤150℃、粘度 3-760cSt、不含固體顆粒、無腐蝕性、具有潤滑性能的 介質。
適用壓力范圍:0.6-6Mpa;適用流量范圍:0.6-123m3/h。
主要應用于燃油輸送、液壓工程、船舶工程,石化及其他工業。
3G三螺桿泵設備應用范圍
1、介質為直線連續輸送、無攪拌、無脈動。
2、振動小,噪音低。
3、壓力高、效率高。
4、結構簡單、拆裝方便。
5、體積小,重量輕。
6、磨損輕微,壽命長。


三螺桿泵的內部結構主要是由一根主動螺桿(簡稱主桿),兩根從動螺桿(簡稱從桿)和包容三根螺桿的襯套組成。三根螺桿置于有三個互相平行孔的襯套內,主桿由軸承支承,主桿的徑向力采用液壓平衡,軸承只承受螺桿的自重及很少的剩余軸向力,而從桿則一端插入平衡套(平衡套既起平衡軸向力的作用,又起軸承的作用)
中等流量以上泵,襯套為一個單獨的零件固定于泵體內,一般結構為臥式。改變泵體后可制成立式。
3G型三螺桿泵軸伸支承較小,應由原動機經彈性聯軸器直聯驅動,不得用皮帶輪等會產生較大額外徑向力的傳動方式傳動。
為了防止由于某種原因使管路阻力突然增加,以致使泵的壓力高于允許值而損壞泵、原動機或管路系統,泵需配帶安全閥或其他保護裝置,限制泵的限制高壓力。





型號


排出壓力
P MPa

流量 Q

轉速n
r/min

必需汽蝕余量 rm

效率η %

電動機

m3/h

L/min

功率kw


型號

25×4-46

1.0

0.8

13

1450

4

62

0.75

Y802-4

2.5

0.6

10

60.6

1.5

Y90L-4

1.0

2.0

33

2900

4.5

59.4

1.5

Y90S-2

2.5

1.6

26

69

3

Y100L-2

   30×4-46

1.0

1.6

26

1450

 4.5

63.5

1.1

Y90S-4

2.5

1.2

20

61

2.2

Y100L1-4

1.0

3.6

60

2900

60

2.2

Y90L-2

2.5

3.2

53

69

4

Y112M-2

36×4-46

1.0

2.8

46

   1450

   4.5

66

2.2

Y100L1-4

2.5

2.4

40

66.5

4

Y112M-4

1.0

6.5

108

2900

5

60.5

4

Y112M-2

2.5

6

100

72

7.5

Y132S2-2

42×4-46

1.0

4.8

80

1450

5

62

4

Y112M-4

2.5

4.2

70

73

5.5

Y132S1-4

1.0

10.5

175

 2900

 5.5

61

5.5

Y132S1-2

2.5

10

166

72

15

Y160M2-2

45×4-46

1.0

6.3

106

 1450

 5

70

3

Y100L2-4

2.5

5.9

99

74

7.5

Y132M-4

1.0

13.5

225

 2900

 5.5

60

7.5

Y132S2-2

2.5

13

217

75

15

Y160M2-2

   60×4-46

1.0

15.5

255

 1450

 5

71.3

11

Y160M-4

2.5

14.5

245

74

15

Y160L-4

1.0

32

533

 2900

 5.5

63

18.5

Y160L-2

2.5

31.5

525

77

37

Y200L2-2

70×2-46

0.6

24

400

 1450

 5

71

7.5

Y132M-4

1.0

23.5

390

75

11

Y160M-4

1.6

22.5

370

76

15

Y160L-4

 70×4-46

1.0

24.5

408

 1450

 5

72.5

18.5

Y180M-4

2.5

23.5

392

79

30

Y200L-4

 80×2-46

0.6

36.5

608

 1450

 5

72

11

Y160M-4

1.0

35

594

75.5

18.5

Y180M-4

1.6

34.5

575

76.5

22

Y180L-4

 80×4-46

1.0

37

617

 1450

 5.5

72

30

Y200L-4

2.5

35

590

78.1

45

Y225M-4

100×2-46

0.6

72.5

1208

 1450

 5

73

22

Y180L-4

1.0

71

1183

77

37

Y225S-4

1.6

60.5

1158

79

45

Y225M-4

100×4-46

1.0

72.5

1208

1450

 5.5

73

55

Y250M-4

2.5

70

1165

78.5

75

Y280S-4

 S100×3-27

0.6

72

1196

 1450

 6

62

22

Y180L-4

1.6

70

1160

72

55

Y250M-4

2.5

69

1145

74

75

Y280S-4

S120×3-27

0.8

123

2055

 1450

 6

74.5

55

Y250M-4

1.5

120

2010

76

90

Y280M-4

2.5

115

1920

78.5

132

Y315M-4




輸送 40~150mm/s 的油類合適,允許按泵的高工作壓力使用。 輸送 40mm2/s 以下的油類,為保泵的流量及壽命應降壓使用。
輸送150mm2/s以上的油類,且進油管道過長,彎頭過多,泵工作時如產生噪音或振動現象,則應考慮更換低一檔轉速的電機運轉或縮短吸入管道,減少?gòu)濐^。
